Software su misura per i collegamenti tecnici in AutoCAD
Per Starpool, GrowTogether ha sviluppato un plugin AutoCAD che prepara percorsi, bollature e legenda. Dalla palette al disegno, fino all’installazione.
Aree incluse
Nei disegni AutoCAD di Starpool, un prodotto può richiedere più collegamenti verso un pannello o un punto dedicato. Prepararli significa gestire percorsi, distanze, layer, bollature e legenda, mantenendo leggibile il disegno anche quando le tratte convergono. Il progetto nasce da questo lavoro: portare le regole tecniche di Starpool dentro uno strumento che ne automatizzi la preparazione.
Abbiamo sviluppato un plugin dentro AutoCAD per mantenere il lavoro sul DWG e aggiungere le regole di instradamento di Starpool. La selezione di prodotti e pannelli alimenta gruppi di collegamenti distinti per sistema. Gli arrivi vengono gestiti senza imporre un ordine fisso dei sistemi al pannello. Abbiamo inoltre separato il raggio fisico usato dal calcolo, la spaziatura minima e l'aspetto grafico: cambiare lo spessore di una linea non deve cambiare anche il significato della distanza.
La palette guida dalla selezione del prodotto e del pannello alla scelta dei collegamenti e alla coda da instradare. Le impostazioni permettono di gestire unità del disegno, dimensioni, conflitti tra sistemi, layer e stili. Il plugin produce percorsi, bollature e legenda sul DWG, con comportamenti dedicati per aria e acqua. La consegna V2 comprende un installer, un pacchetto ZIP per l'installazione manuale e due PDF per installazione e uso operativo: il progetto riguarda anche il modo in cui lo strumento viene messo al lavoro.
Il lavoro prende forma nella palette, nei percorsi sul disegno Genova e negli arrivi al pannello. La consegna è installabile e il flusso tecnico è implementato. Per la V2 sono riportati 91 test mirati e zero violazioni nella validazione finale del progetto, sui casi controllati. Il pacchetto è stato preparato per AutoCAD 2023 e 2024: le immagini dell’installer mostrano AutoCAD 2024 rilevato, ma non attestano da sole la compatibilità su entrambe le versioni. Questi esiti appartengono alla consegna V2; non è pubblicata una misura del tempo risparmiato.
Il pacchetto V2 distingue installazione e uso. L'installer gestisce la presenza del plugin e indica come aprire la palette; lo ZIP offre una modalità manuale alternativa. Le due guide PDF accompagnano queste attività. Qui sono mostrate le schermate dell'installer, non un download pubblico del software o dei manuali.
Flusso di installazione dedicato, con copia DLL e configurazioni necessarie.

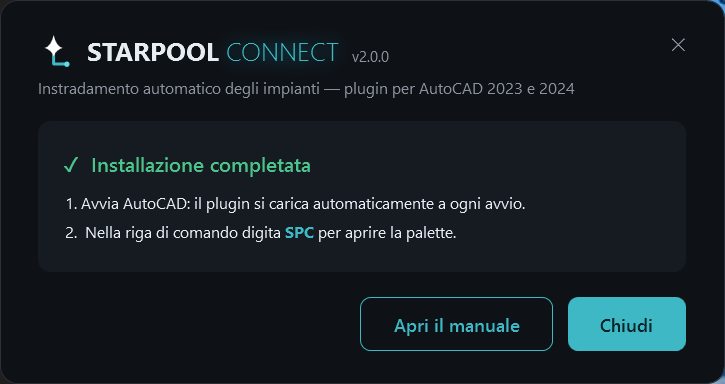

Chiusura dell'installer con riepilogo e indicazioni operative.

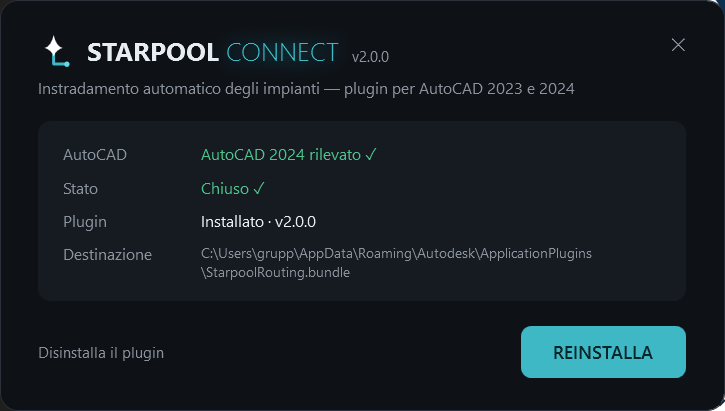

L'installer mostra la versione AutoCAD rilevata, lo stato del plugin e la cartella di destinazione. La schermata finale indica di avviare AutoCAD e aprire la palette con il comando SPC; il pulsante di reinstallazione rende esplicita anche questa operazione.
La consegna descrive due guide distinte: una per installare il pacchetto, una per usare la palette e governare collegamenti, dimensioni e canali speciali. L'installer offre un accesso al manuale al termine dell'installazione.
La palette segue un'attività completa: selezionare prodotto e pannello nel disegno, scegliere i sistemi, aggiungere il prodotto alla coda e avviare l'instradamento. La coda consente di preparare più prodotti prima dell'esecuzione. Le impostazioni e gli strumenti restano in sezioni distinte, così le scelte del singolo percorso non si confondono con la configurazione del progetto.

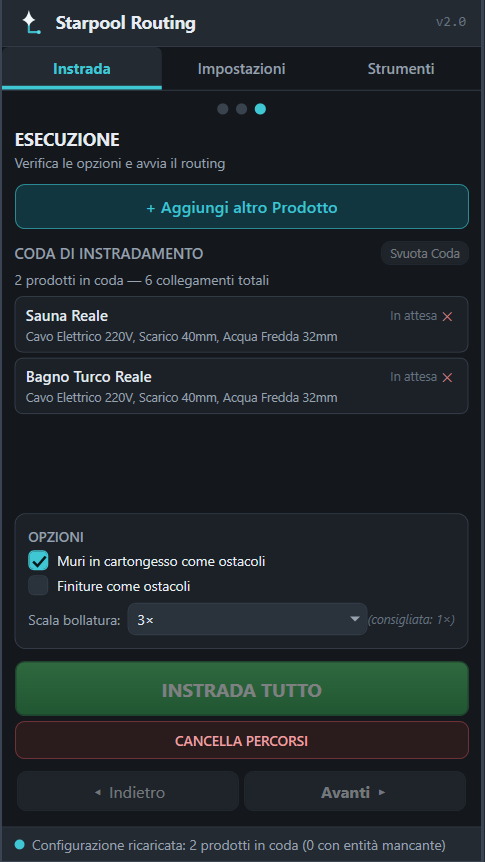

Coda prodotti, opzioni ostacoli e comando di instradamento unico.

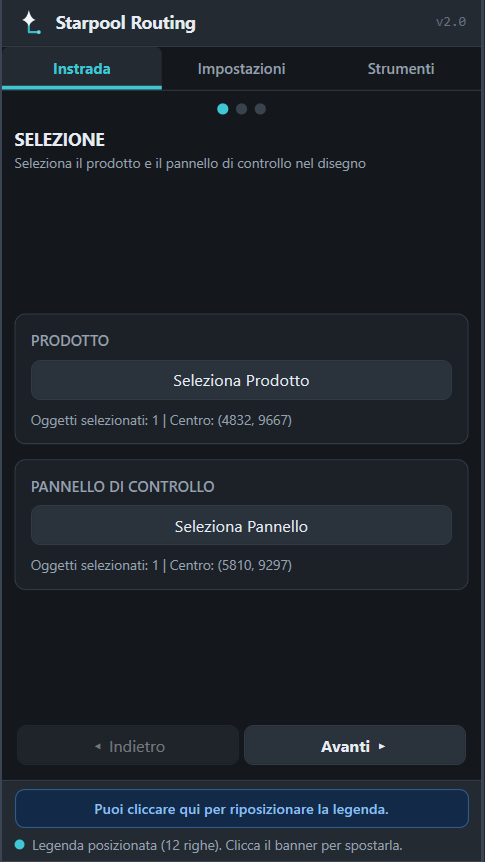

Scelta guidata dei prodotti e dei sistemi da collegare.

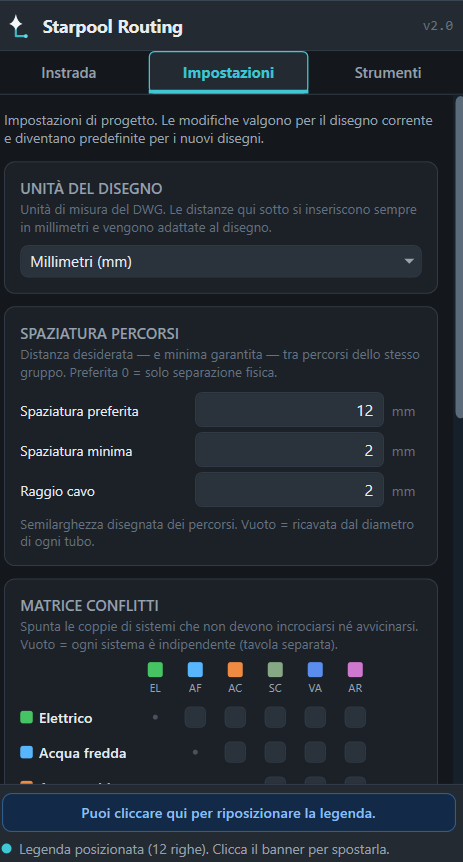

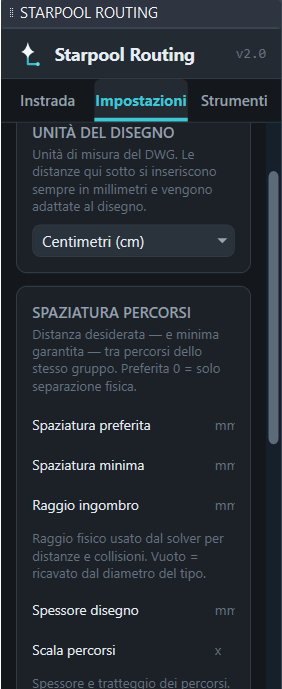

Controllo separato di spaziatura, raggio di ingombro, spessore e scala percorsi.

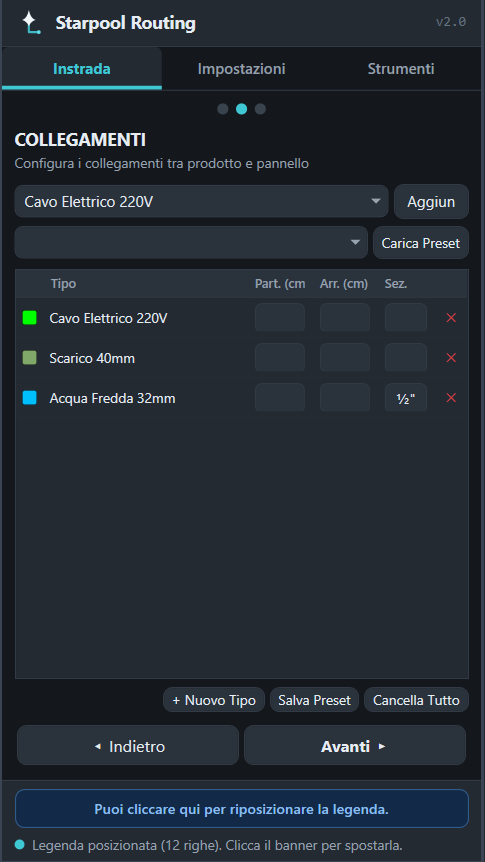

Gestione dei tipi di collegamento usati dal routing e dalla legenda.
Il raggio di ingombro riguarda il calcolo di distanze e collisioni. Spaziatura, spessore del disegno e scala dei percorsi hanno controlli separati. Questa distinzione permette di discutere sia il comportamento del calcolo sia la leggibilità della tavola con parametri riconoscibili.
La palette espone tipi di collegamento, layer e stili. Le configurazioni fanno parte dello strumento consegnato: una modifica grafica prevista da questi controlli può essere impostata senza riscrivere la logica di instradamento.
Il calcolo raggruppa i collegamenti per prodotto e gestisce la separazione dei percorsi che convergono al pannello. Raggio di ingombro, distanze e regole tra sistemi entrano nel routing; colori e spessori ne rendono leggibile il risultato. La simulazione illustra questa logica in uno scenario semplificato. Le schermate successive mostrano invece il lavoro sul DWG di progetto e il dettaglio degli arrivi.
Coda prodotti
Legenda sistemi

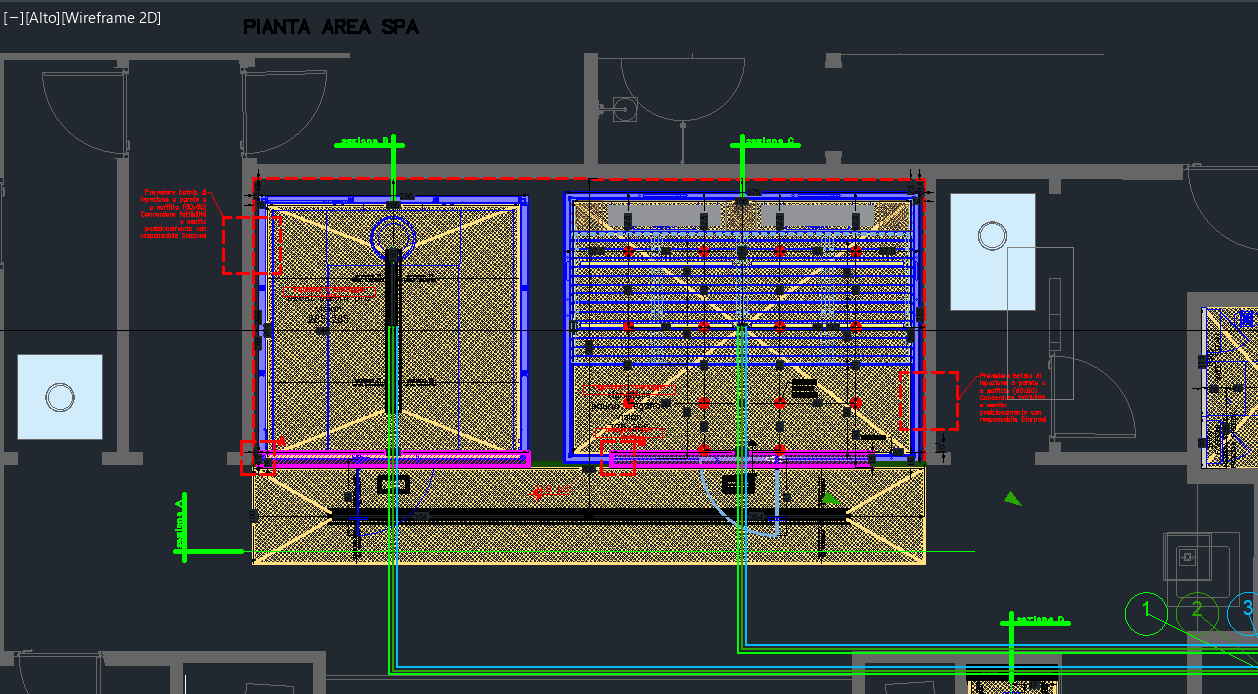

Test visivo su DWG reale: percorsi generati sul disegno operativo, non su uno scenario astratto.

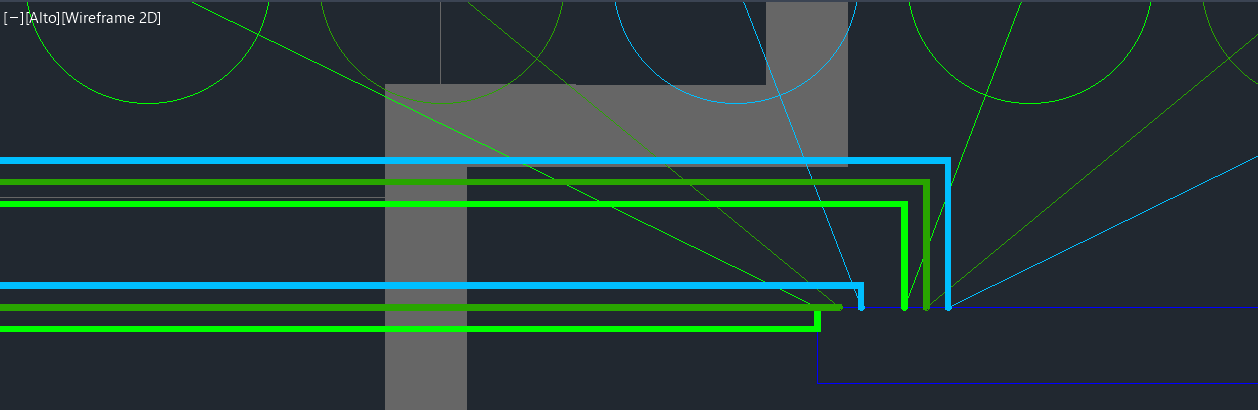

Dettaglio degli arrivi: le tratte si dividono vicino al pannello senza sovrapporsi tra route diverse.
Separazione tra dimensioni fisiche, distanze minime e aspetto grafico.

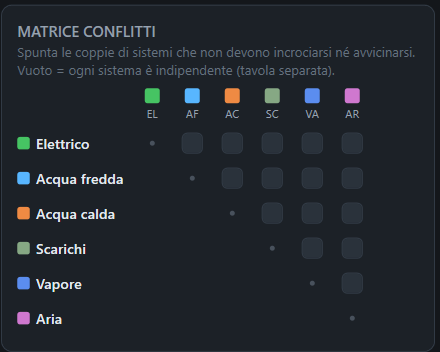

Regole di attraversamento e compatibilità fra sistemi, configurabili in modo esplicito.
La semplificazione delle curve conserva i segmenti che il calcolo usa per rispettare gli ostacoli e separare i sistemi. Il controllo del risultato riguarda quindi anche le geometrie che sembrano superflue a prima vista, prima di eliminarle dal percorso.
La V2 comprende la correzione di un caso in cui più percorsi condividevano il bordo di arrivo senza pareti reali da usare come ostacoli. Il problema riguardava il superamento di quel bordo durante il calcolo: il caso è stato trattato separatamente dalla sola pulizia grafica.
Un collegamento aria verso l'esterno e un terminale acqua richiedono uscite e indicazioni diverse da un cavo elettrico. La V2 li tratta come casi dedicati: il tratto finale, la bollatura, il testo e il layer devono rappresentare il sistema corretto. Le immagini permettono di esaminare il testo ESTERNO e il breve terminale acqua, oltre ai percorsi ordinari.

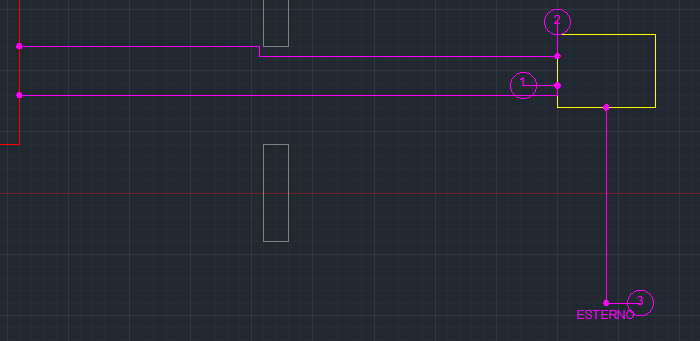

Esempio di linea aria verso ESTERNO nel contesto operativo.
Versione corretta: tratto dedicato e testo ESTERNO leggibile, senza essere coperto dalla linea.
Stub acqua normalizzato dopo l'allineamento dimensionale della V2.
La gestione dedicata di aria e acqua è stata aggiunta oltre il perimetro iniziale. Questi collegamenti sono descritti come un'estensione della V2, distinta dalle funzioni di routing già previste.
Le dimensioni standardizzate restano governabili, ma i canali speciali possono conservare convenzioni proprie quando il disegno tecnico lo richiede.
Le estensioni della V2 riguardano anche ciò che accompagna i percorsi nel DWG: legenda dinamica, bollature scalabili, layer distinti per sistema e matrice dei conflitti. I controlli permettono di adattare la rappresentazione ai tipi di collegamento e di separare le modifiche di stile dalle impostazioni del calcolo.

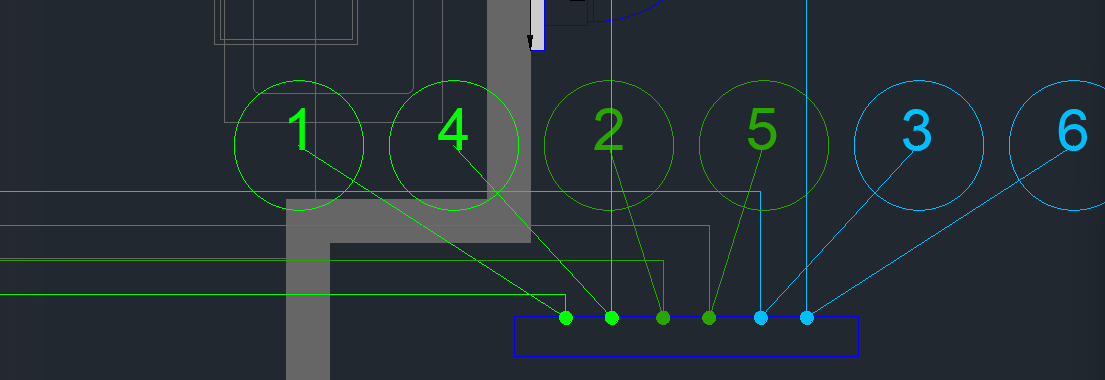

Bollature collegate ai percorsi e scalabili separatamente dalle route.

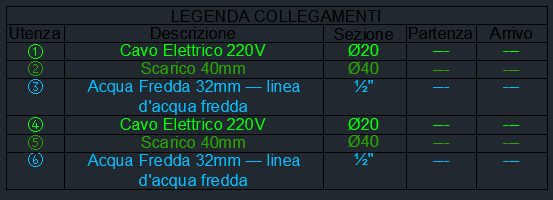

Legenda leggibile per sistemi e colori, aggiornata in base ai percorsi presenti.

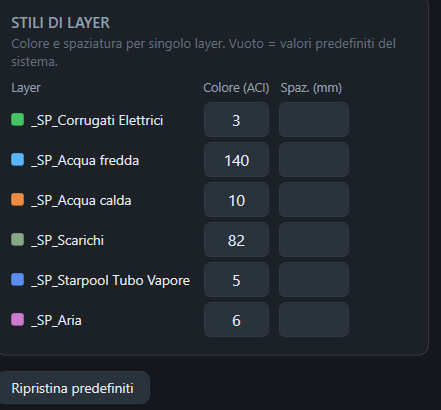

Configurazione degli stili grafici e dei layer per tipo di collegamento.
Canali speciali, dimensioni differenziate, matrice dei conflitti, legenda dinamica, layer per tipo e revisione della palette sono estensioni rispetto al perimetro iniziale. Distinguere il lavoro previsto dalle aggiunte rende comprensibile cosa appartiene a questa consegna.
Le schermate mostrano i parametri con cui governare aspetto, dimensioni e conflitti. Il progetto separa questi controlli dalla logica che calcola i percorsi: è una scelta utile quando una nuova esigenza riguarda il disegno e non il modo in cui i sistemi vengono instradati.
